L'idée n'était pas neuve !
Lors de la mise en place du sentier
sous-marin, nous avons utilisé, pour la réalisation des
nombreux scellements nécessaire, une perceuse pneumatique ...
... mauvaise idée !
Nous avons galéré ( je suis poli ! ) pendant des heures, a vider des blocs avec un rendement minable. ( environ ½ trou par bloc ! )
Nous nous étions donc jurés
de remédier au problème dés que possible.
Nous sommes donc partis d'une technique que nous utilisons avec nos propulseurs : la mise en équipression en huile.
Mais un problème s'est
rapidement posé : comment va se comporter le système de
percussion plongé dans l'huile ?
( en plus de la perte de
vitesse lié à la viscosité de l'huile )
l'idée s'est donc rapidement
orienté vers une mise en légère surpression, mais en
air.
Nous avons d'ailleurs été conforté dans
notre idée par des essais effectués par nos amis
spéléos
( désolé, je n'ai pas retrouvé le lien ! )

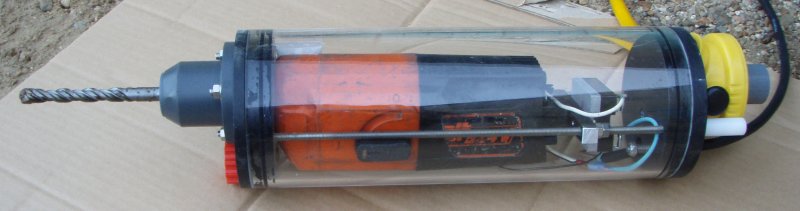

commençons donc par la fin,
voilà à quoi ressemble notre 'engin' ...
il reste encore à y rajouter des poignées, mais ça ne saurait tarder !

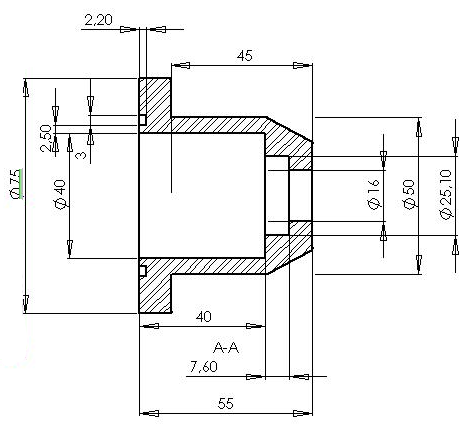

La première difficulté consiste à pouvoir changer le forêt. nous avons opté pour un 'nez' démontable dans le quel se trouve un joint à lèvre monté « glissant ». Il est donc possible de démonter le 'nez' en laissant le joint sur le forêt. Une fois le nez déposé, il est possible de démonter le forêt en agissant sur le mandrin. ci contre, vue en coupe du 'nez' |
|

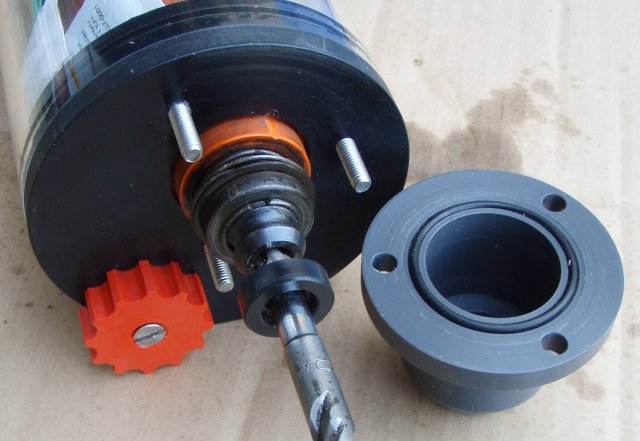

Ci contre, le 'nez' démonté pour permettre le changement du forêt. Notez le petit trou sur le haut de la bride du perfo. il est indispensable pour permettre une mise en pression correcte de la 'cavité nasale' ! |
|

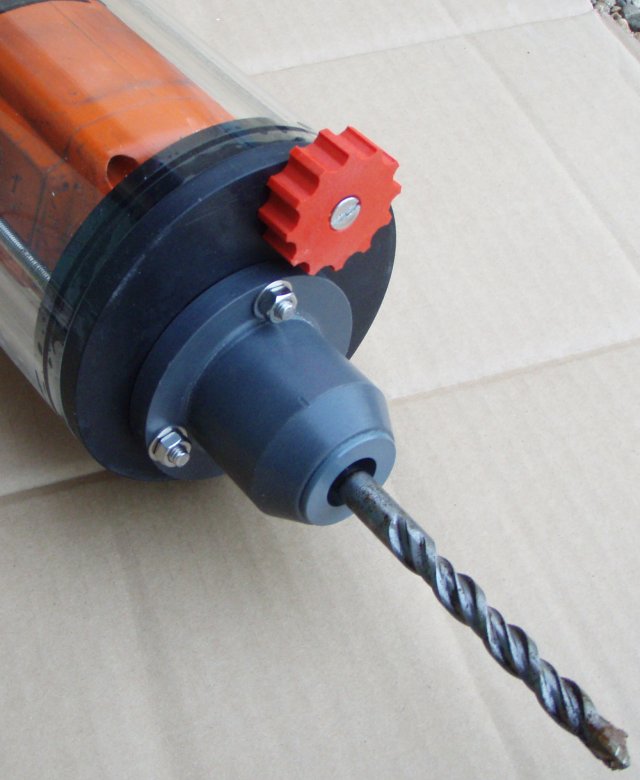

Le 'nez' remonté, la molette rouge permet la mise en marche du perfo. Un ILS est moulé dans le bouchon ( noir) et un petit aimant est inclus dans la molette rouge. l'ILS commande le relais d'alimentation du perfo. |

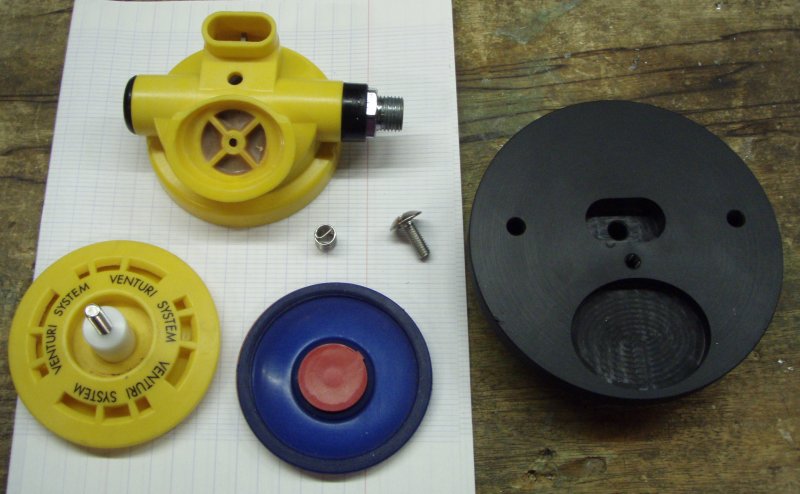

Deuxième difficulté : la mise en pression Ici nous avons utilisé un détendeur de plongé légèrement modifié. La soupape d'expiration a été bouchée et un système de mise en charge de la membrane rajouté sur le dessus du détendeur ( ressort + vis de réglage ). Ce système permet de garantir que le compartiment sera toujours à une pression supérieure à la pression ambiante, quelle que soit la profondeur. |

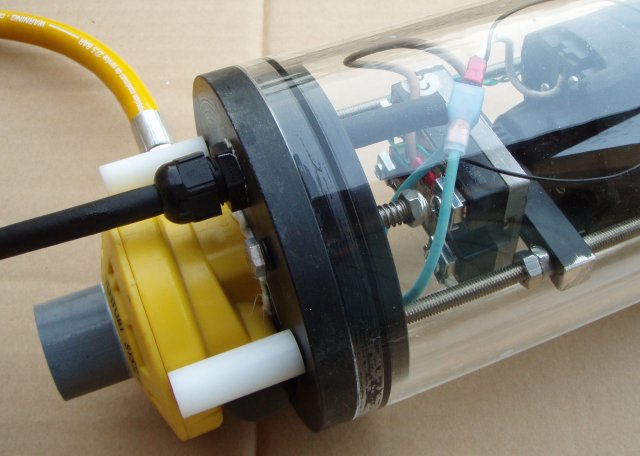

Par précaution, une petite
soupape de sécurité a été rajouté,
il s'agit d'une simple vis tête hexagonale avec un joint
torique et un ressort. visible ci contre à coté du presse étoupe On peut également voir le relais de commande monté sur la bride de maintien du perfo. |
Voilà, les premiers essais sont
très concluants, le perfo garde la même efficacité
qu'à l'air libre.
Lors de nos essais, un trou de diamètre
12mm est percé en moins de 30 secondes.
( mais tout dépend bien sur de la nature de la roche ! )
Et si vous voulez plus de précisions, n'hésitez pas à poser vos questions sur le forum !
