Et pour pas cher
!
Voici une super astuce pour
réaliser un hublot pour une caméra ou tout autre bouchon
étanche avec un minimum d'usinage et d'excellentes performances
...
... ça donne envie ,
non ?
Il suffit de se procurer un raccord PVC pression type 'union' (
également appellé : raccord 3 pieces ) ,
ils existent dans presque toutes les dimensions de tubes PVC pression :
16, 20, 25, 32, 40, 50, 63, 75, 90 et 110mm
Ils résistent à une pression (interne) de 16 à 25
bars selon la taille ( et probablement beaucoup plus en pression
externe ! )
|
Ci-contre un raccord union pour du tube de 20mm de diamètre
|
En fait on utilise seulement deux des trois pièces du raccord :
 la
bague fileté qui supporte le joint torique
l'écrou
|
|
Cas no 1 :
Si on a prévu de monter le hublot en bout
de tube , aucune modification n'est nécessaire , il suffit de
coller la bague fileté sur le tube.
Ensuite on découpe un bout de plexiglass
ou de lexan exactement au diamètre intérieur de
l'écrou ( un petit coup scie + papier de verre ) et le tour est
joué !
|

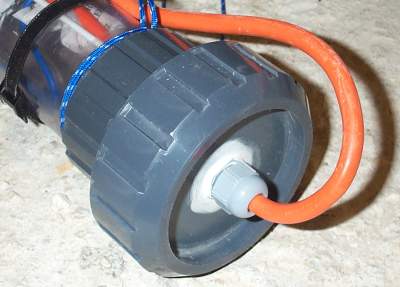

Exemple de réalisation :
Il s'agit ici d'un bouchon étanche pour une lampe sous-marine
"d'ambiance" ( voir vidéo
de la résurgence ! )
La seule différence c'est que le hublot transparent est ici
remplacé par une rondelle de PVC d'épaisseur 8mm sur
laquelle est monté un presse-étoupe étanche
( il s'agit d'un raccord pour du tube de 63 mm )
|
Cas no 2 :
Si on veut monter le hublot dans une autre
pièce , quelques petites modifications sont nécessaires ,
nous allons prendre l'exemple du hublot d'un micro ROV que vous devriez
bientôt croiser sur ce site ...
Dans ce cas , on vient coller
la partie externe de la bague fileté , il faut donc supprimer
les rainures qui s'y trouvent

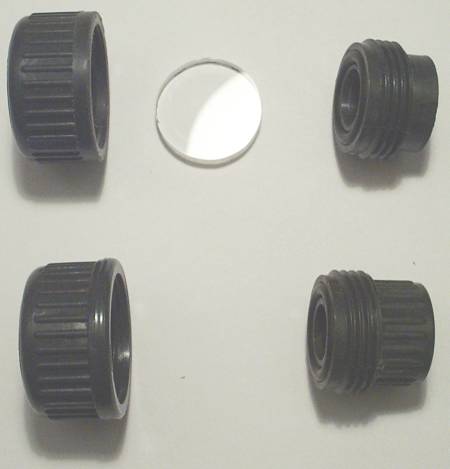

On peut voir ici le raccord modifié et son hublot ( en haut )
et le raccord d'origine ( en bas )
Les rainures de la bagues on étés supprimées. Ce
qui peut se faire soit à la lime soit au tour pour les mieux
équipés !
Dans l'exemple , la bague a également été
raccourcie afin de s'adapter parfaitement à la caméra.
|
|
|
On peut d'ailleurs voir que l'intérieur de la bague a
été fraisé
( avec une mini perçeuse ) afin de s'adapter à la forme
de la caméra.
|
|

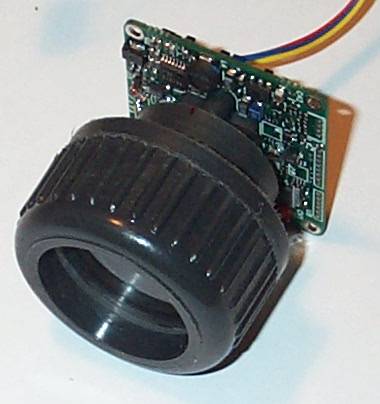

Et voila l'ensemble pour un dernier essai avant collage !
Pas mal non ?
|
Il reste ensuite à coller la bague sur la pièce
qui doit la recevoir ( ici il s'agit d'un tube PVC pression de
diamètre 75 mm )
Dernière petite astuces , vous remarquerez le ruban
téflon enroulé sur le filetage ...
... il est là pour évitez que des gouttes de colle ne
viennent l'abimer pendant le collage !
Et voila ! , mission accomplie ...
... simple , efficace et pas cher !
